Bestell-Nr. 2001 3390

Part No. 2001 3390

Anwendungen

Bohren, Schleifen, Gravieren, dentales CAD/CAM

Applications

Drilling, Grinding, Engraving,
dental CAD/CAM

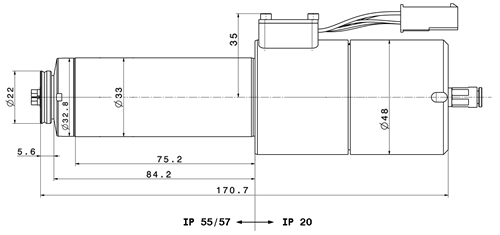

Spanndurchmesser

33 mm

Clamping diameter

33 mm

Motorart

3 Phasen-Asynchronmotor

Motor system

3 Phase asynchronous motor

Drehzahlbereich

6.000 – 60.000 min-1

Speed range

6,000 – 60,000 rpm

Spannung

max. 60 V

Voltage

max. 60 V

Strom

max. 8 A

Current

max. 8 A

Drehmoment

max. 8,4 Ncm

Torque

max. 8.4 Ncm

Frequenz

100 - 1.000 Hz

Frequency

100 - 1,000 Hz

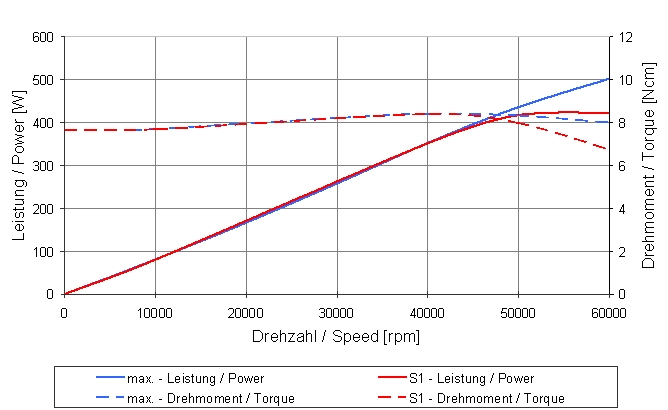

Leistung

max. 500 W

Output power

max. 500 W

Gewicht

1,0 kg

Weight

1.0 kg

Lagerung

2 x Stahl, lebensdauergeschmiert

Bearing system

2 x Steel, lifetime lubrication

Schutzart

IP 55/57 im vorderen Spindelbereich / IP 20 im Steckerbereich

Protection category

IP 55/57 at the front of the spindle area / IP 20 in the connector area

Motorschutz

KTY

Motor protection

KTY

Gebrauchslage

Working position

Belastungsrichtung

axial + radial

Load direction

axial + radial

Rundlauf (Kegel)

≤ 1 µm

Run-out (taper)

≤ 1 µm

Spannzangenbereich

bis Ø 4,0 mm

Chuck clamping range

up to Ø 4.0 mm

Werkzeugwechsel

pneum. 5 - 6 bar (Schlauch Ø 4 mm)

Tool change

pneumatic 5 - 6 bar (hose Ø 4 mm)

Kühlsystem

Kühlung durch Einspannvorrichtung

Cooling system

Cooling via clamping bracket

Geschützt gegen Schmutz
und Kühlschmiermittel

Sperrluft 27 Nl/min
(Schlauch außen Ø 4 mm)

Protected against dirt
and cooling lubricant

Sealing air 27 l/min@STP
(hose outer Ø 4 mm)

Gehäusematerial

Edelstahl

Housing material

Stainless steel

Umrichterempfehlung

e@syDrive® 4310(IP00), 4320(IP00)*,
4425*, 4426,TV4503*,TV4504,TV4506

Inverter recommendation

e@syDrive® 4310(IP00), 4320(IP00)*, 4425*, 4426,TV4503*,TV4504,TV4506

Besonderheiten

Kegelreinigung bei 6 bar

Highlights

Taper cleaning at 6 bar

*reduzierte Leistung

Änderungen vorbehalten

*reduced output power

Subject to change without notice
