Bestell-Nr. 0675 0700 |
Part No. 0675 0700 |
||
|
|
||
应用 |
钻, 铣, 磨, 雕刻机床主轴（自动换刀） |
Applications |
Drilling, Milling, Grinding, Engraving |

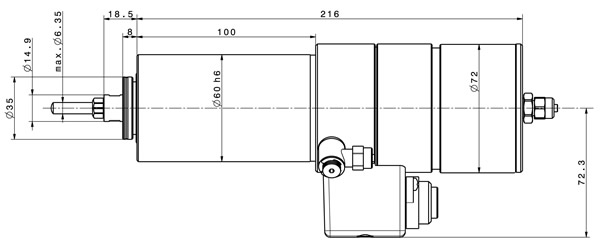

外壳夹装尺寸 |
60 mm |
Clamping diameter |
60 mm |
马达类型 |
3 相异步高速电机 |
Motor system |
3 Phase asynchronous motor |
转速范围 |
5,000 – 50,000 min-1 |
Speed range |
5,000 - 50,000 rpm |
额定电压 |
230 V |
Voltage |
230 V |
电流 |
最大 7 A |
Current |
max. 7 A |

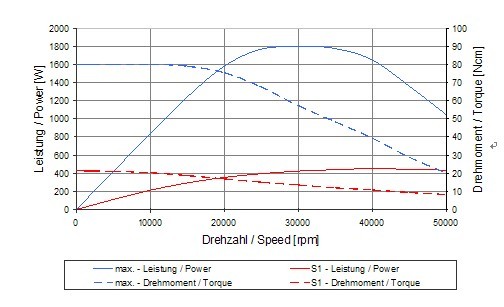

扭矩 |
最大 80 Ncm |
Torque |
max. 80 Ncm |
频率 |
83 - 883 Hz |
Frequency |
83 - 883 Hz |
功率 |
最大 1,800 W |
Output power |
max. 1,800 W |
重量 |
4.0 kg |
Weight |
4.0 kg |
轴承 |
3 x 陶瓷轴承，油脂润滑 |
Bearing system |
3 x Hybrid, lifetime lubrication |
防护等级 |
IP 54 |
Protection category |
IP 54 |
电机保护 |
PTC - 100 °C |
Motor protection |
PTC - 100°C |
安装位置 |
|
Working position |
|
负载方向 |
径向 + 轴向 |
Load direction |
axial + radial |
锥面跳动 |
通常 1 µm |
Run-out (taper) |
typ. 1 µm |
刀具夹持范围 |
Ø 1.0 – 6.35 mm (包括 1/8 + 1/4") |
Chuck clamping range |
Ø 1.0 - 6.35 mm (incl. 1/8 + 1/4") |
换刀方式 |
压缩气 5 - 6 bar (Schlauch Ø innen/außen 4/6 mm) |
Tool change |
pneumatical 5 - 6 bar |
冷却系统 |
外夹具冷却 |
Cooling system |
Cooling via clamping bracket |
防水防尘措施 |
密封气0.5–0.8 bar(管径Ø 内/外 4/6 mm) |
Protected against dirt |
Sealing air 0.5 - 0.8 bar |
外壳材料 |
不锈钢 |
Housing material |
Stainless steel |
推荐变频器 |
e@syDrive® 4438, TV 4538 |
Inverter recommendation |
e@syDrive® 4438, TV 4538 |
|
保留修改权 |
Subject to change without notice |
|
